Installation d'un GE eV-Teknology 250 KVA en Conteneur 20' - Seyssuel (Isère, 38)

Transformation d'un conteneur maritime 20 pieds en un groupe électrogène mobile (GEM) de 250 KVA, insonorisé et entièrement équipé (Fuel, Acoustique, Banc de Charge, Enrouleur de câble).

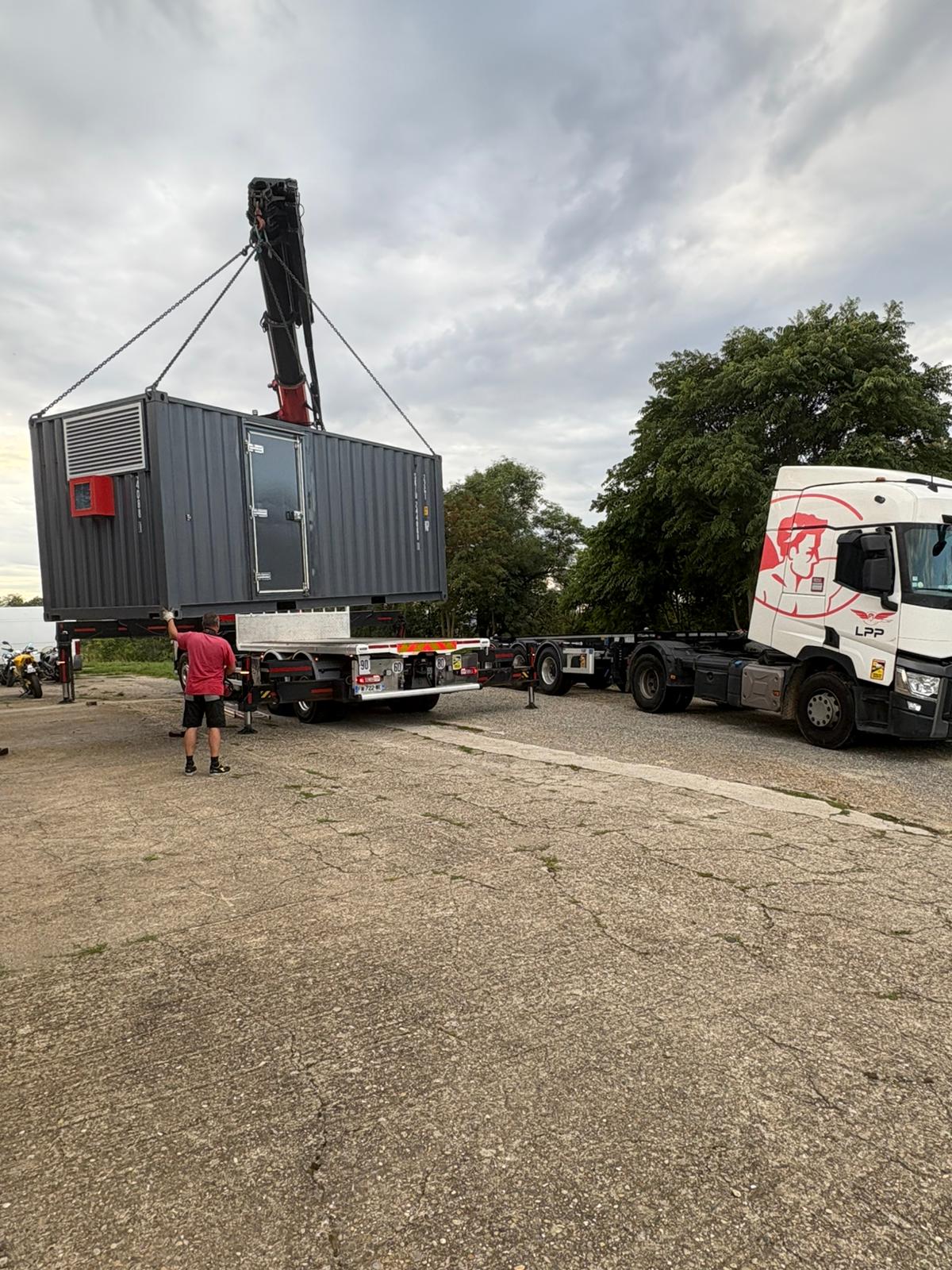

Manutention et grutage du conteneur équipé

Manutention & Grutage

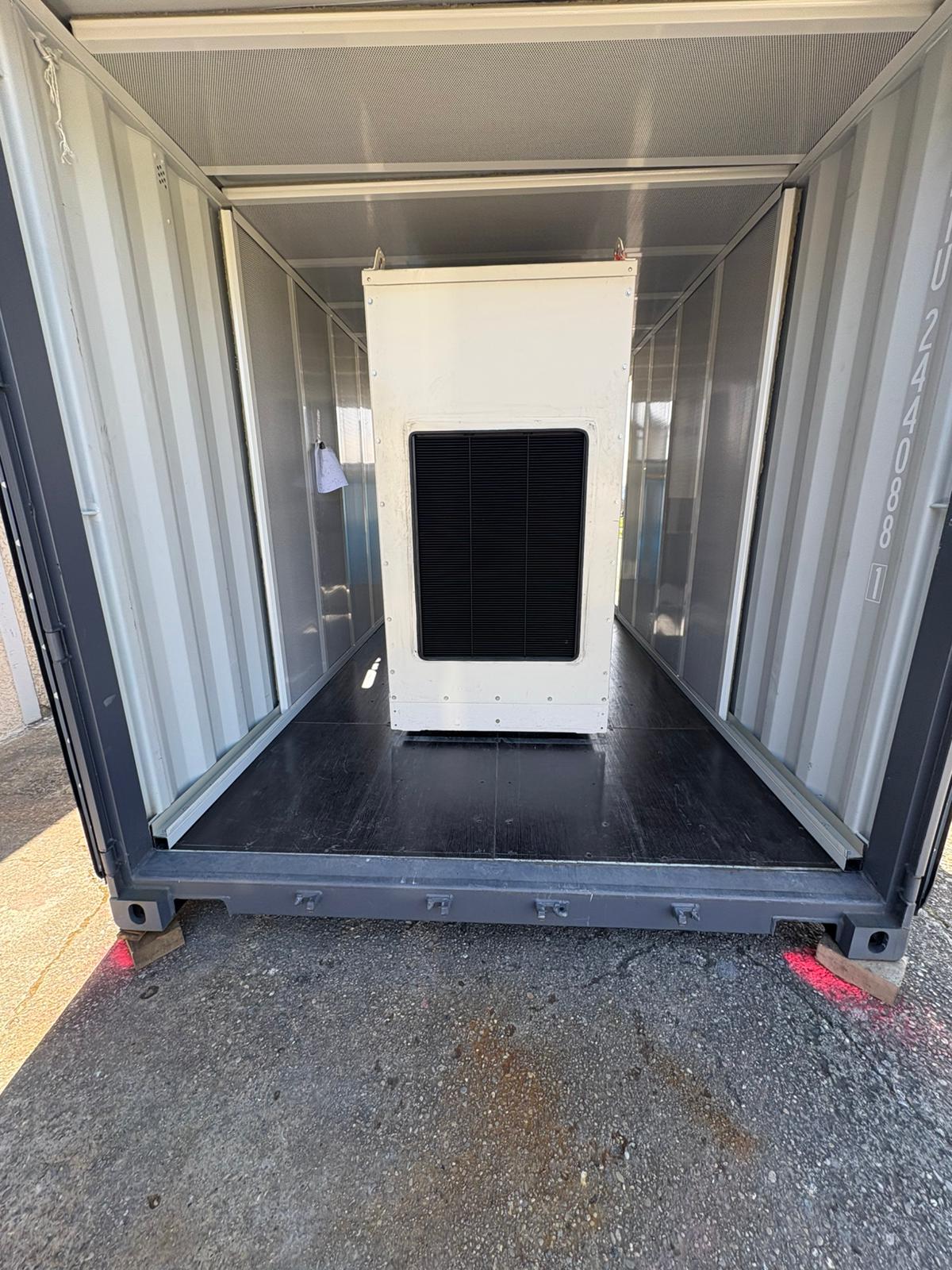

Préparation du Conteneur

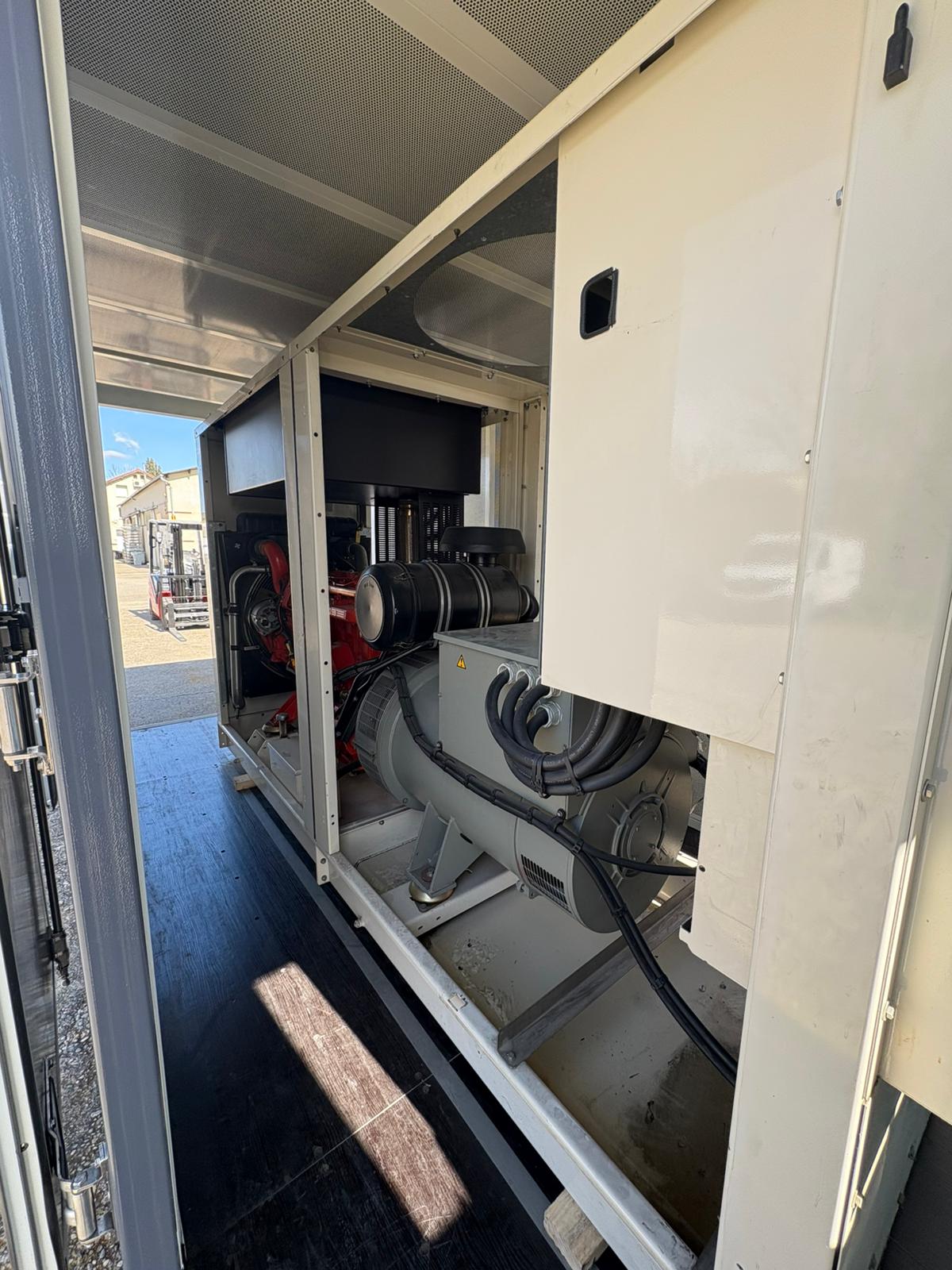

Groupe électrogène de 250 KVA installé dans le conteneur

Installation du Groupe Électrogène

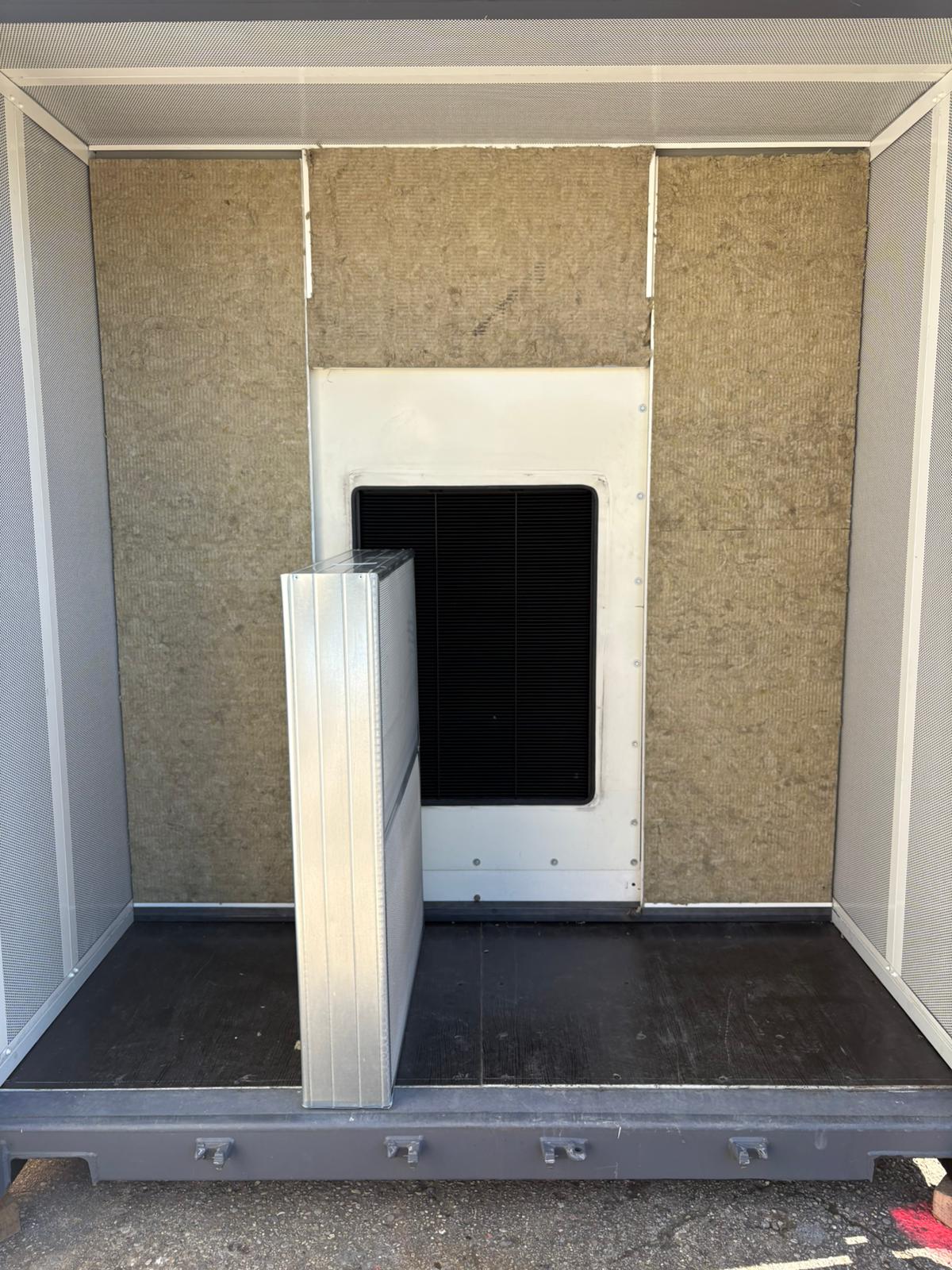

Panneaux d'insonorisation en laine de roche

Insonorisation Phonique

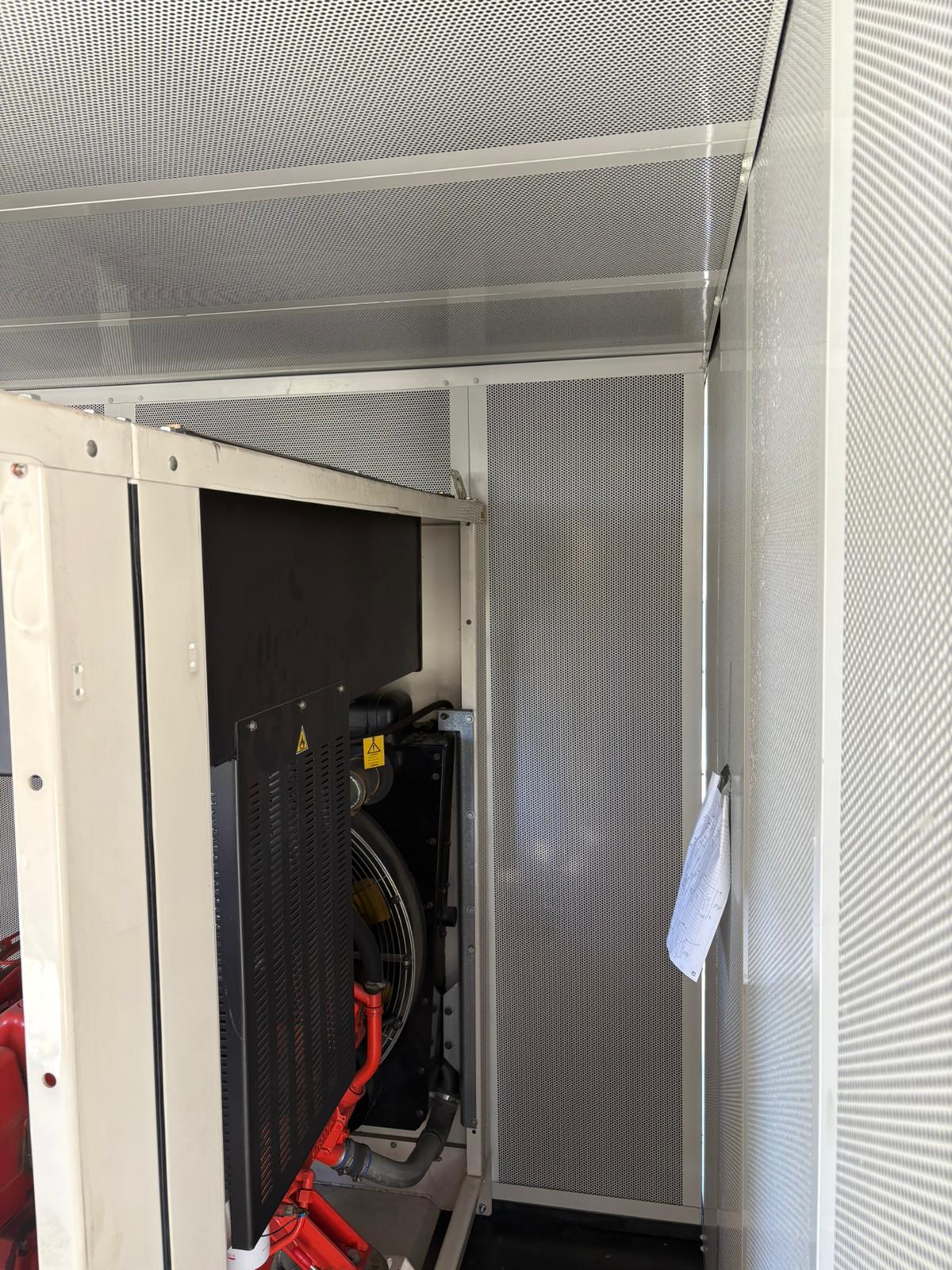

Vue latérale du groupe avec les panneaux acoustiques

Insonorisation - Vue latérale

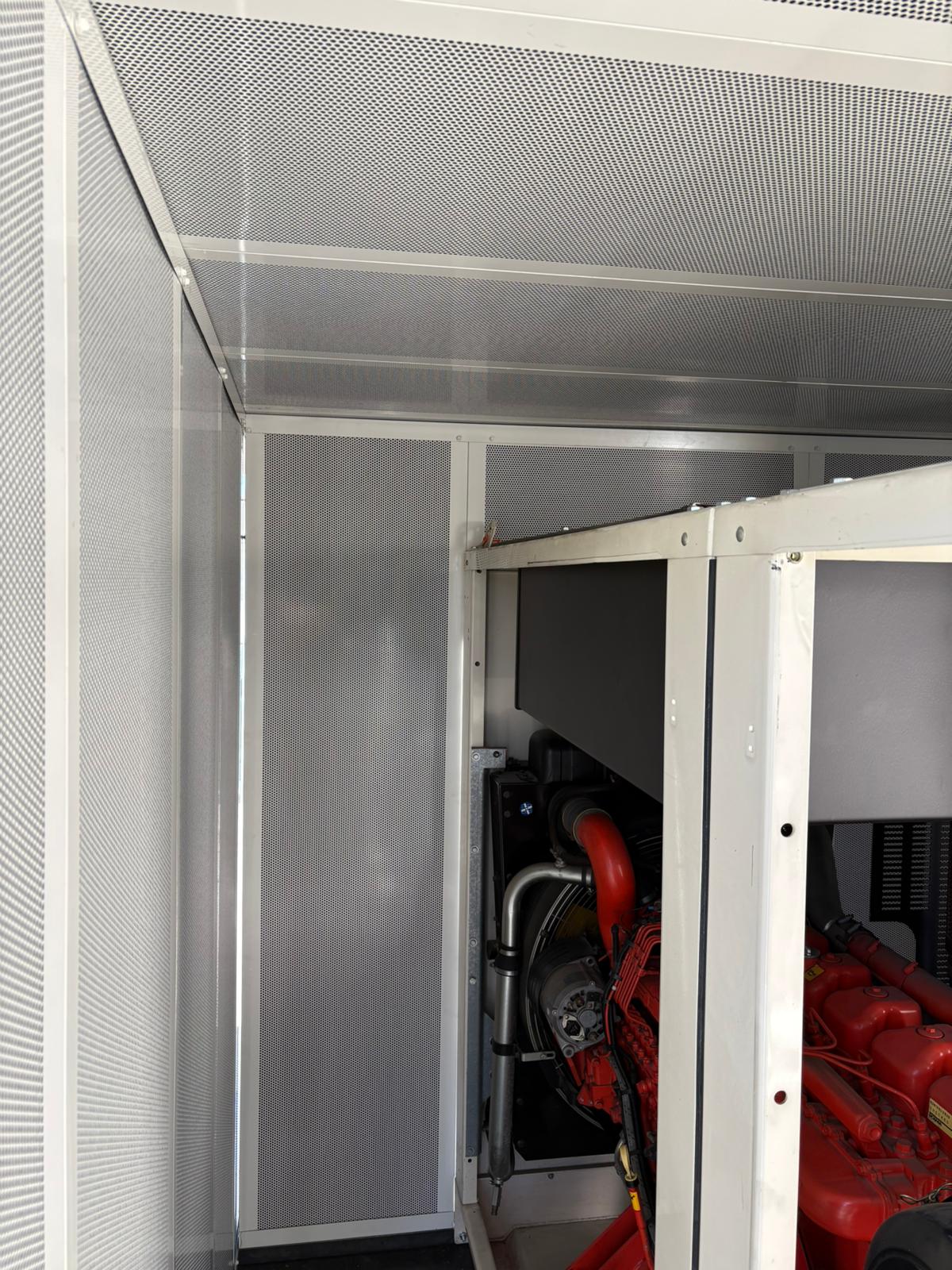

Vue arrière du groupe avec les panneaux acoustiques

Insonorisation - Vue arrière

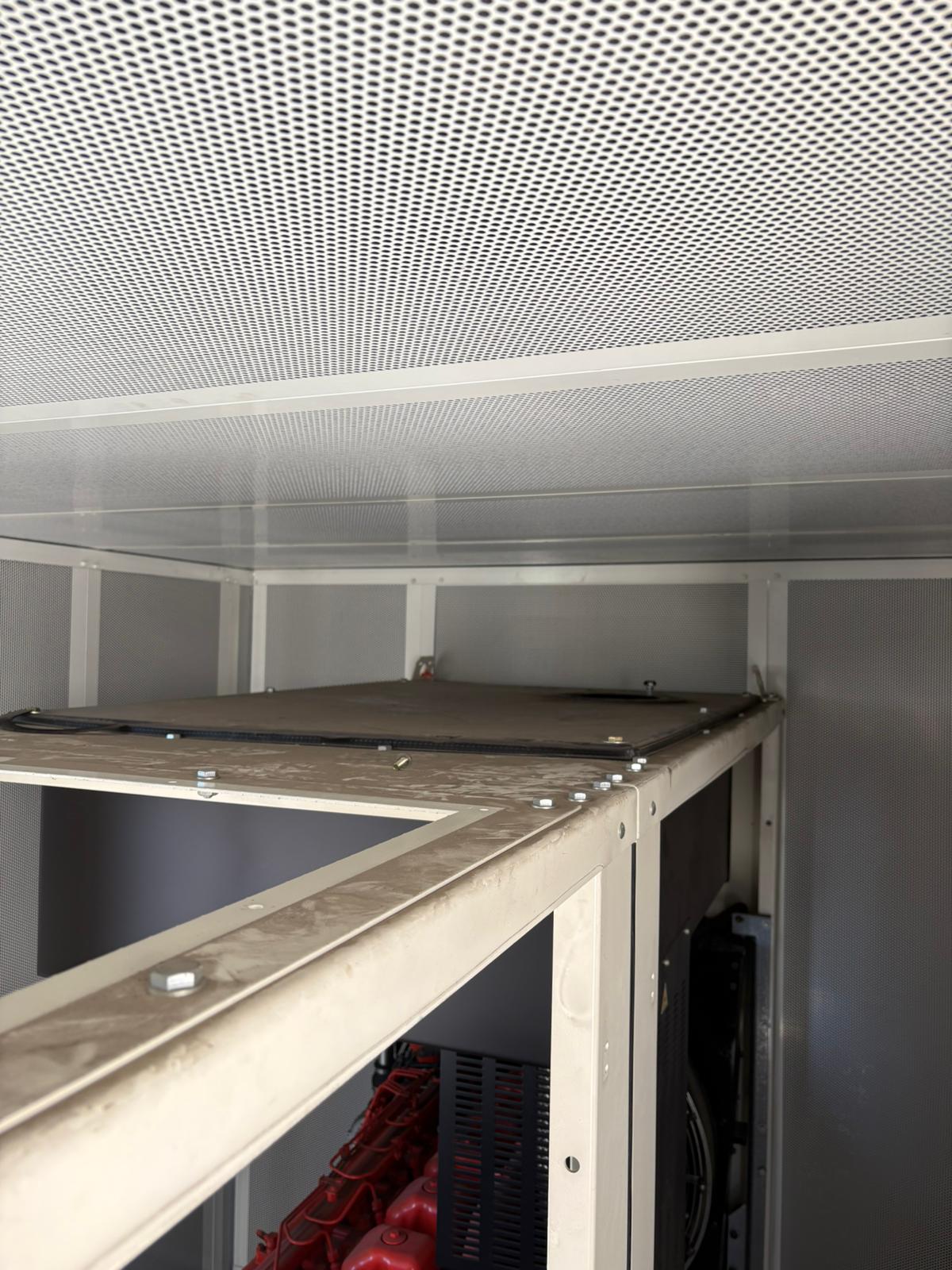

Insonorisation - Plafond

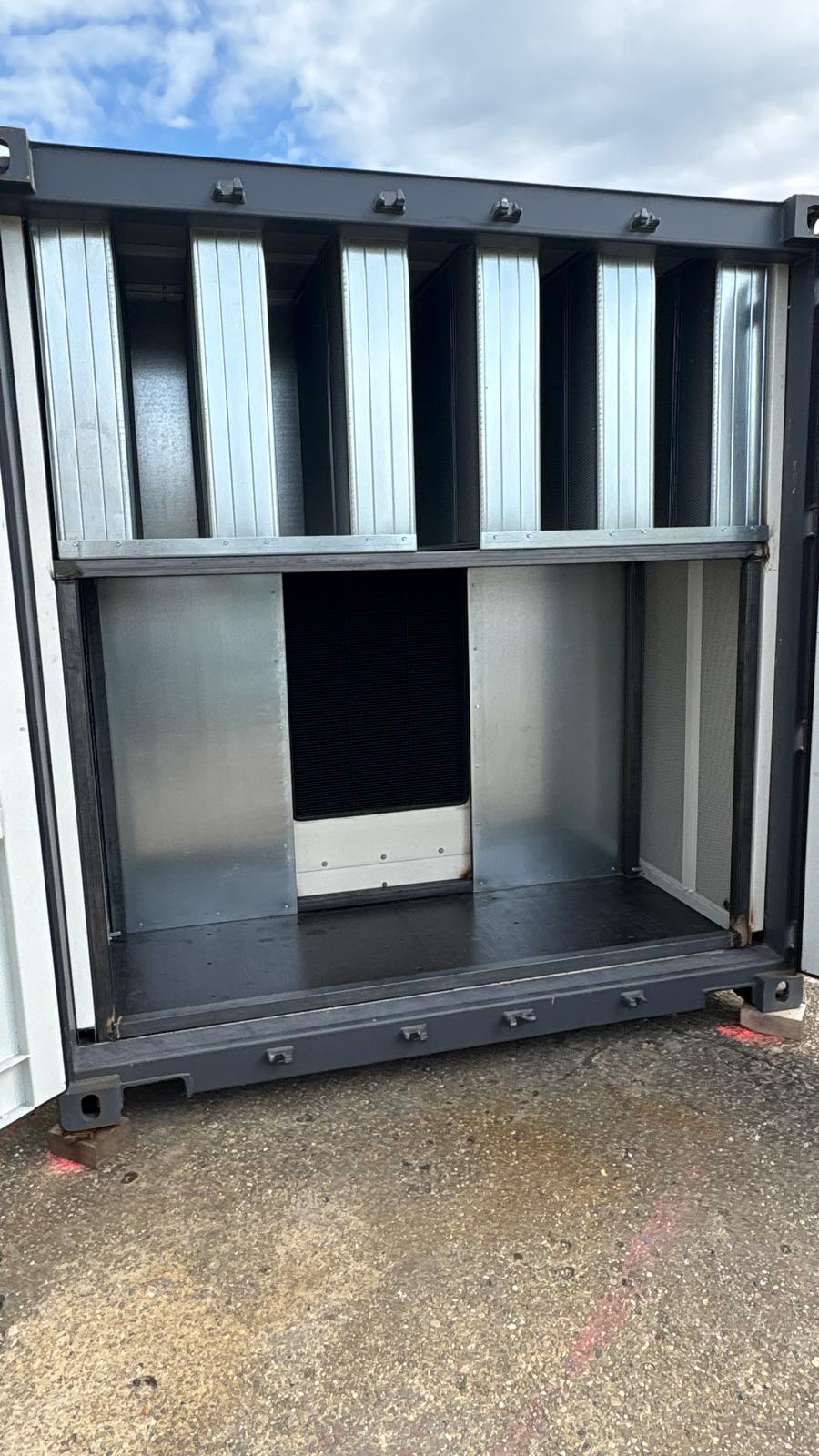

Installation des baffles acoustiques pour la ventilation

Ventilation & Baffles Acoustiques

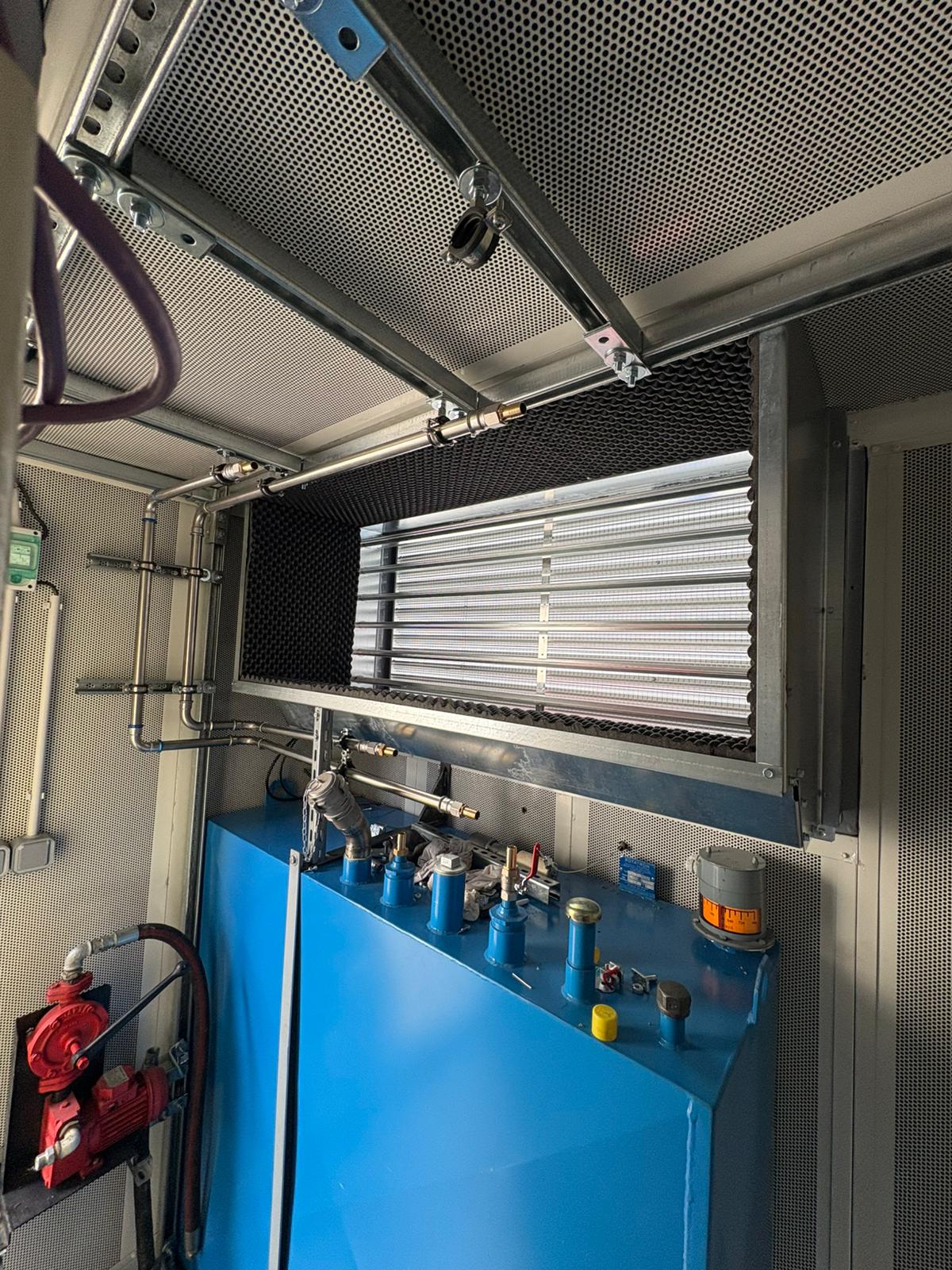

Détail Piège à Son

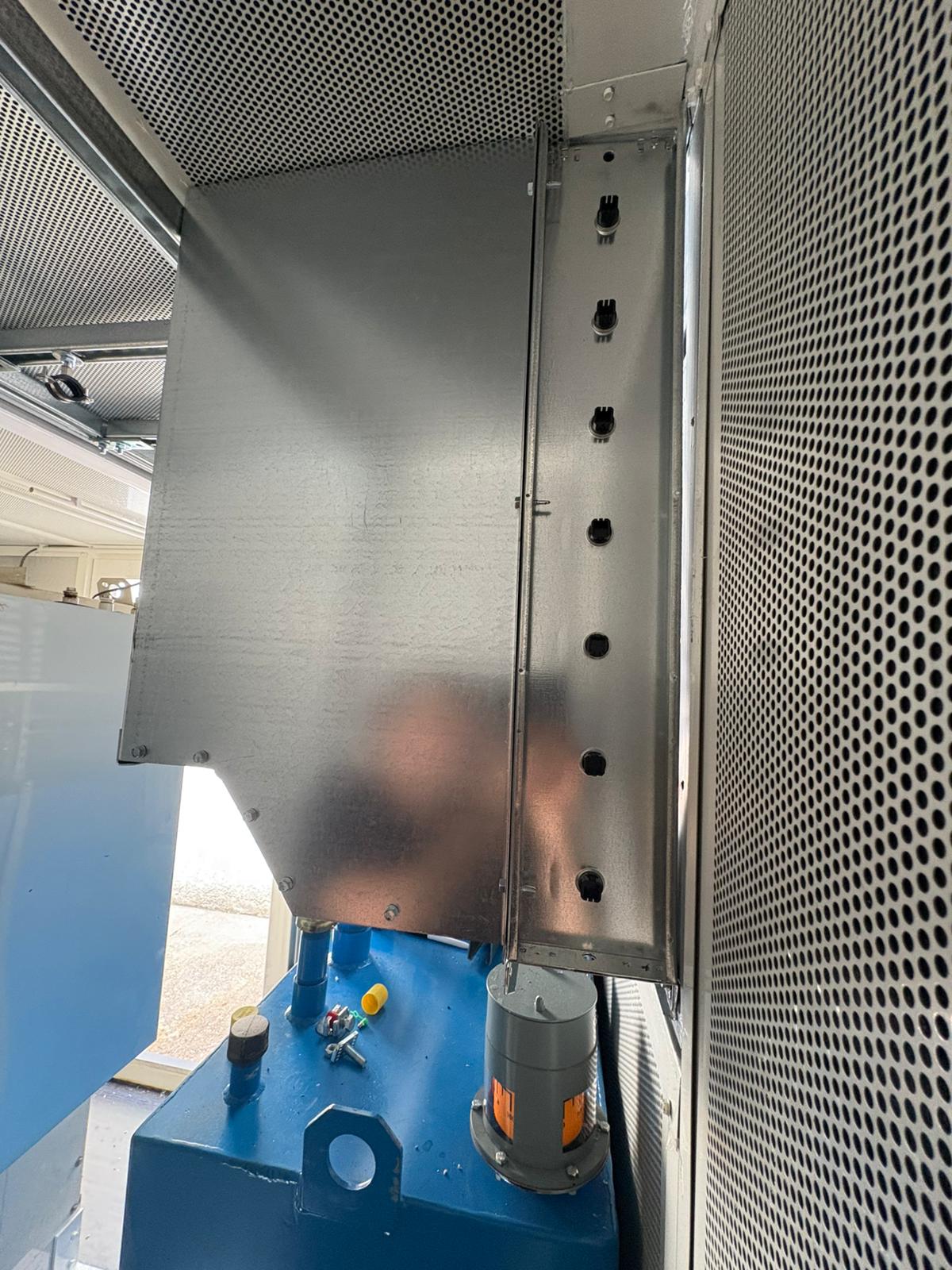

Gaine de Ventilation

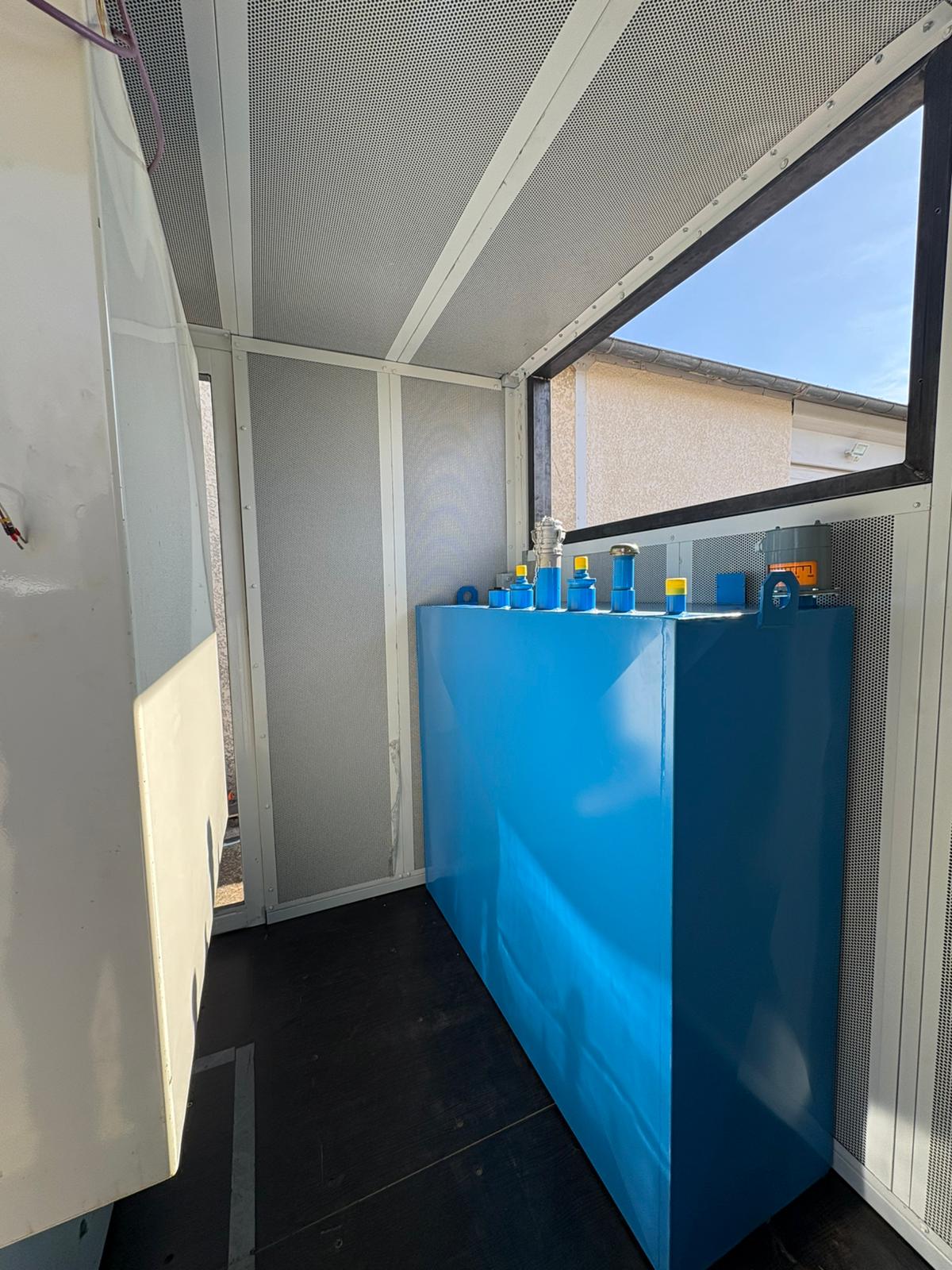

Cuve Fuel sur Mesure

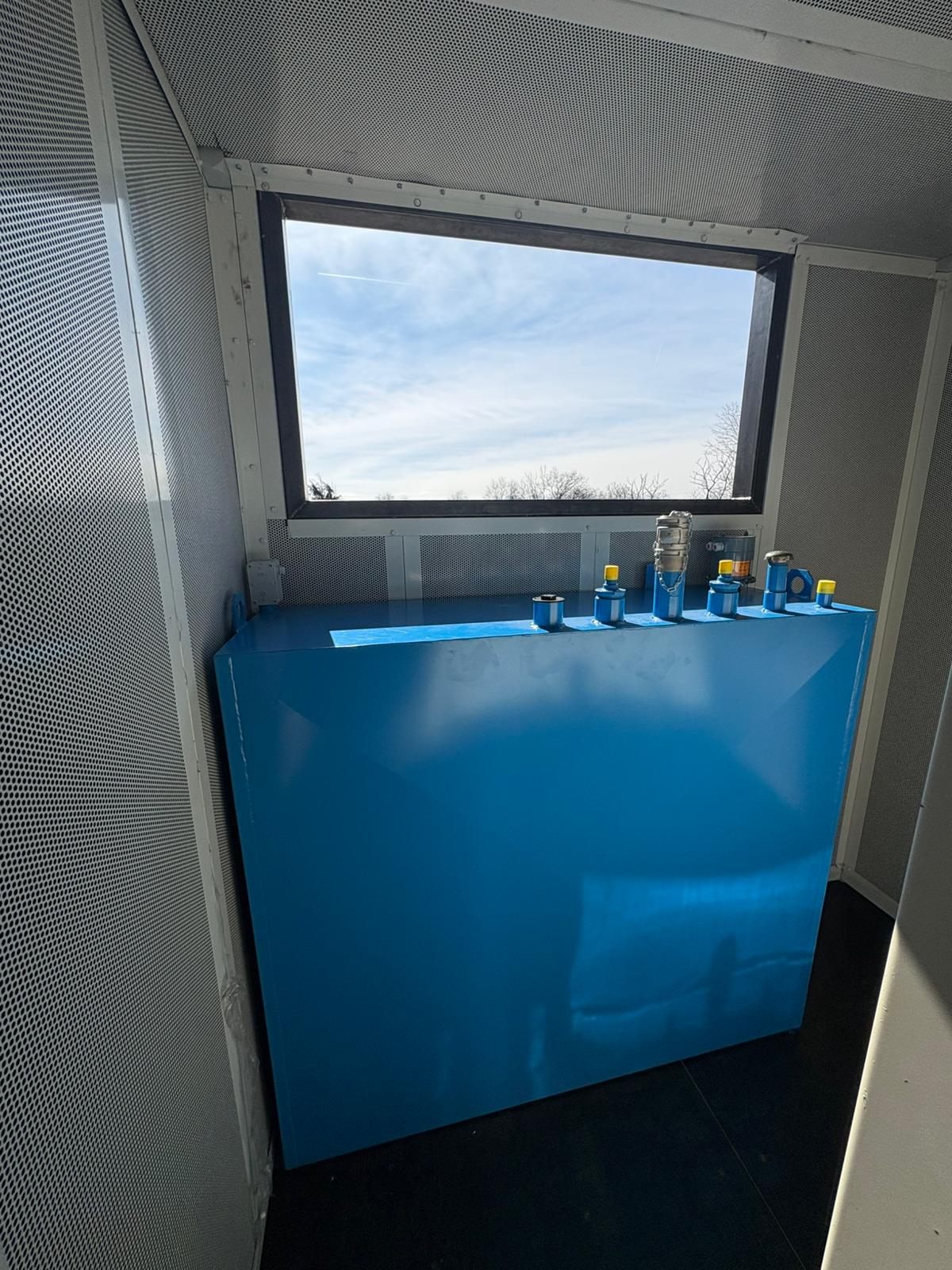

Cuve à fuel installée dans son compartiment

Compartiment Cuve Fuel

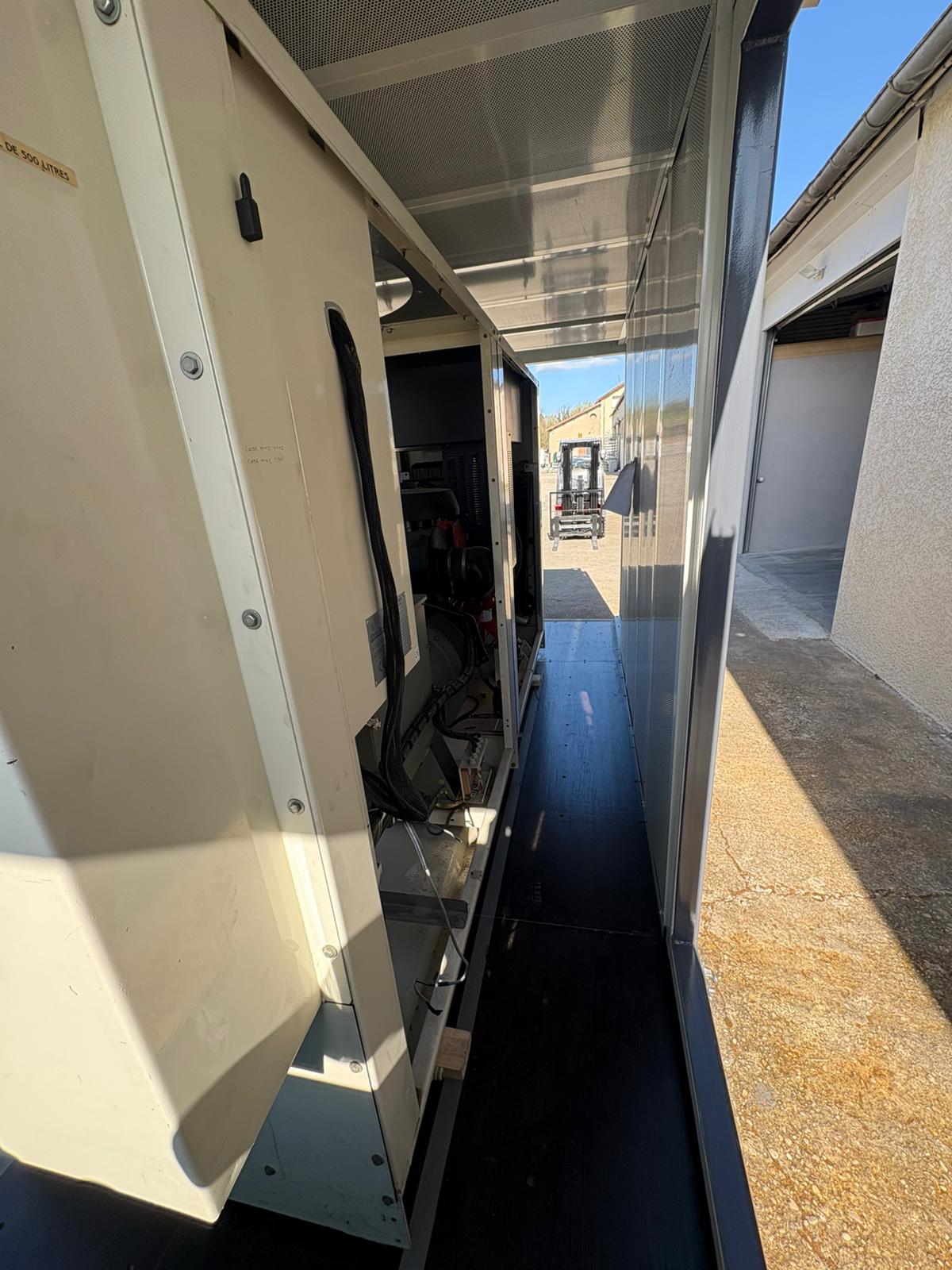

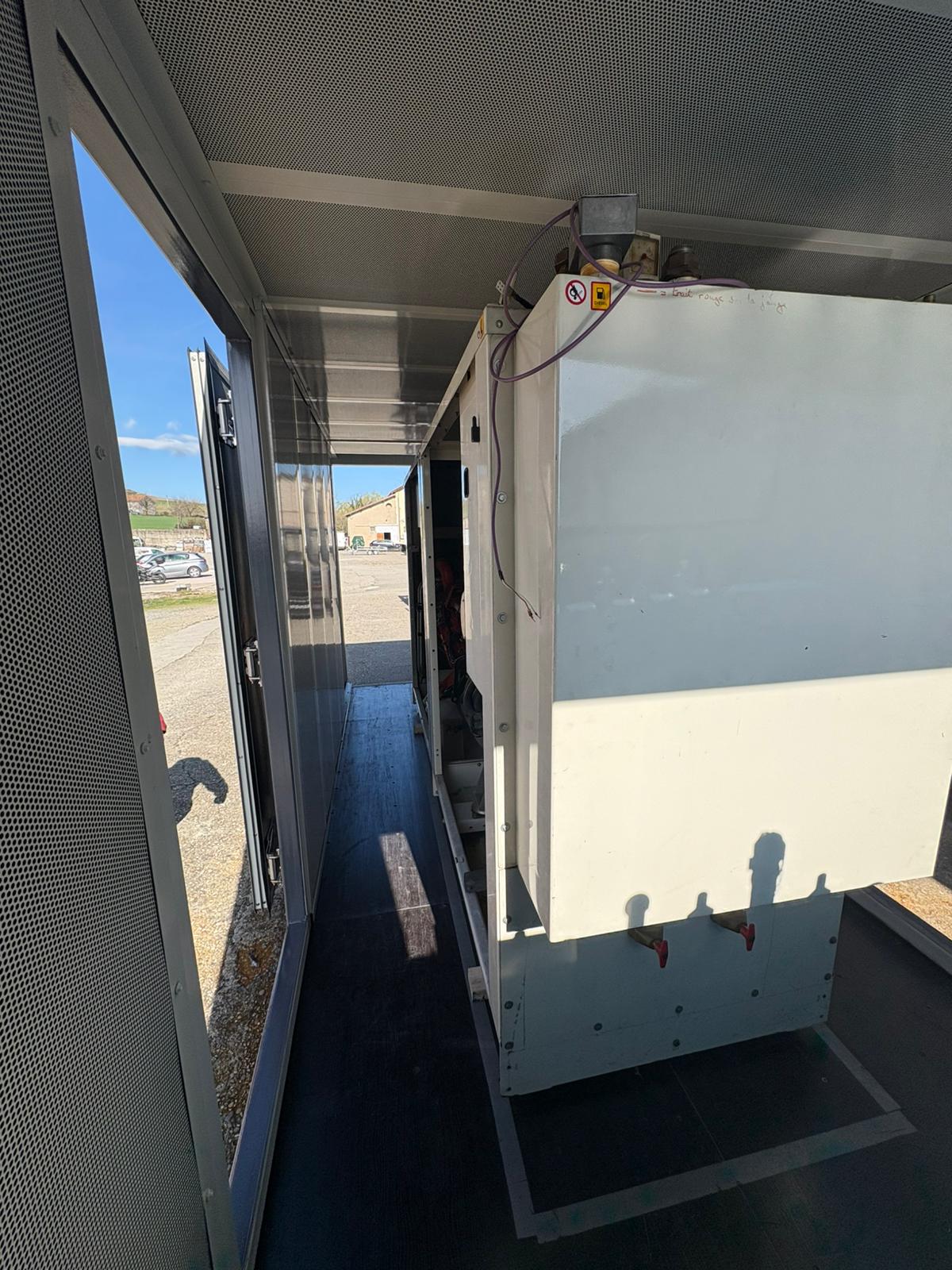

Passage de Service

Accès Latéral

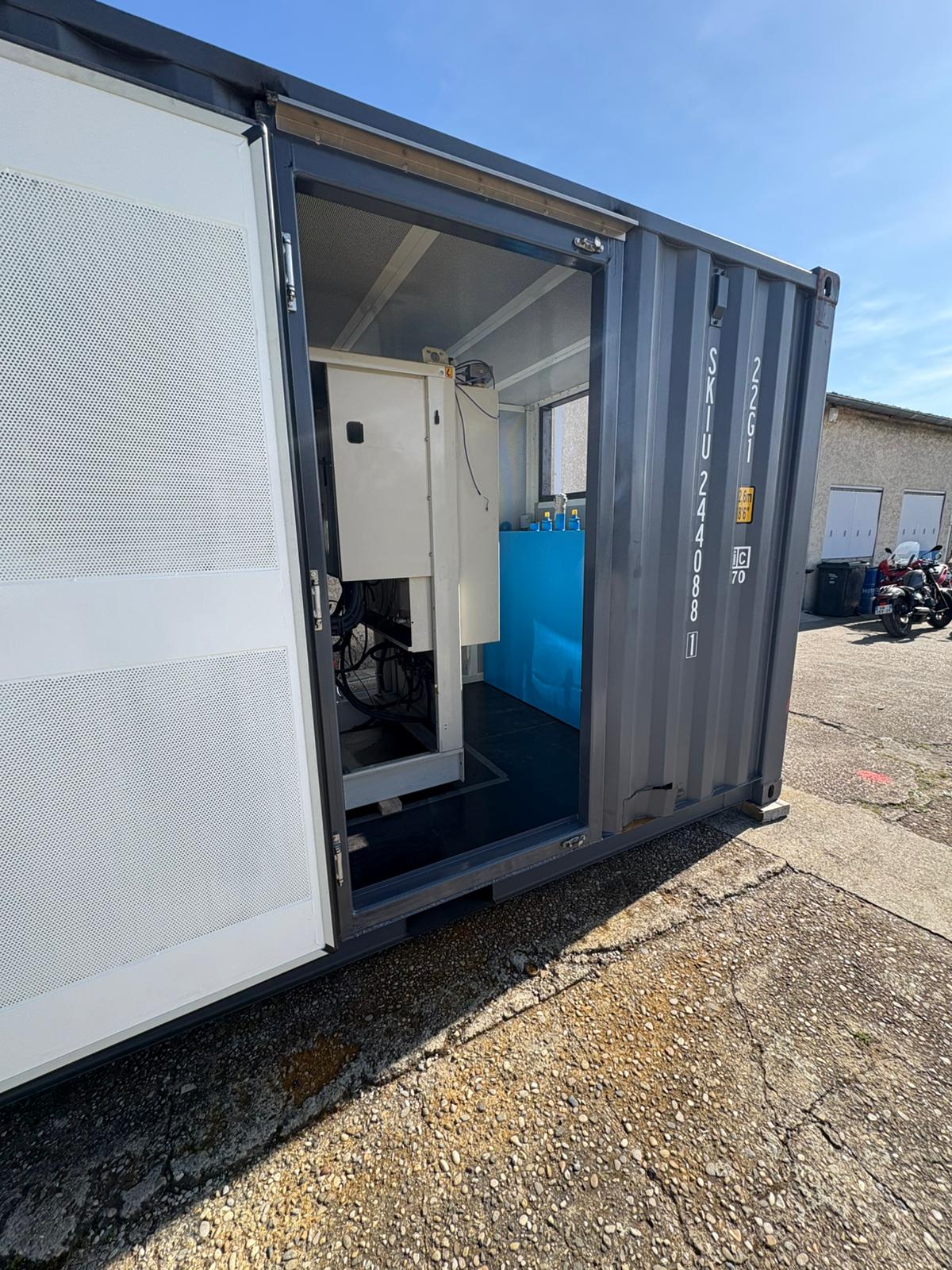

Vue Extérieure

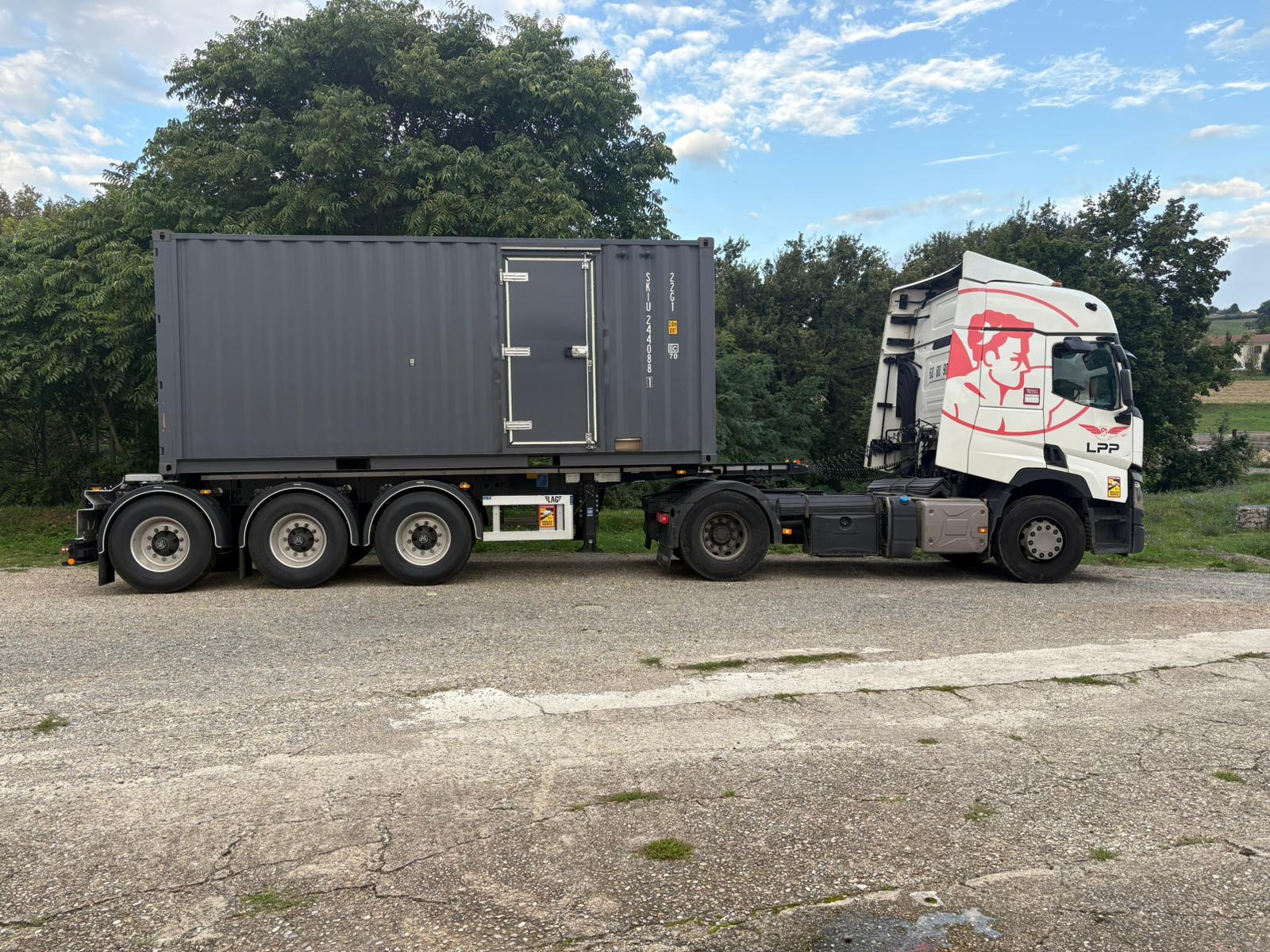

Conteneur finalisé sur sa remorque, prêt à être déployé

GEM Prêt au Déploiement

Une solution mobile et autonome

Pour le compte d'Orange, ce projet consistait à récupérer un groupe électrogène de 250 KVA existant et à l'intégrer dans un conteneur maritime 20 pieds pour le transformer en Groupe Électrogène Mobile (GEM). L'objectif était de créer une solution d'alimentation de secours robuste, insonorisée, sécurisée et facilement déployable.

Serrurerie & Aménagement : Découpe du conteneur pour la création des accès (portes coupe-feu 1h), des grilles de ventilation et du passage de toit pour l'échappement.
Insonorisation Phonique : Doublage de l'intérieur du conteneur avec des panneaux acoustiques perforés en laine de roche (50mm) pour réduire les nuisances sonores.
Ventilation & Acoustique : Création de gaines sur mesure et installation de baffles acoustiques pour l'entrée d'air frais et le rejet d'air chaud.
Circuit Fuel : Intégration d'une cuve double paroi sur mesure de 1000L avec tous ses équipements (sondes, détecteur de fuite, vanne pompier).
Installation Électrique : Câblage complet du groupe, du banc de charge, des coffrets de jonction, de l'éclairage et d'un système d'enrouleurs pour les câbles de puissance et de commande.
